Une toute nouvelle acquisition et une vidéo pour montrer des choses formidables que l'on peut faire en toute simplicité :
Mise en route et capteur de température pour ballon sonde (14 minutes / 300 Mo)

Fichier pour le logiciel Arduino :
  testLireEcrireEeprom.pde

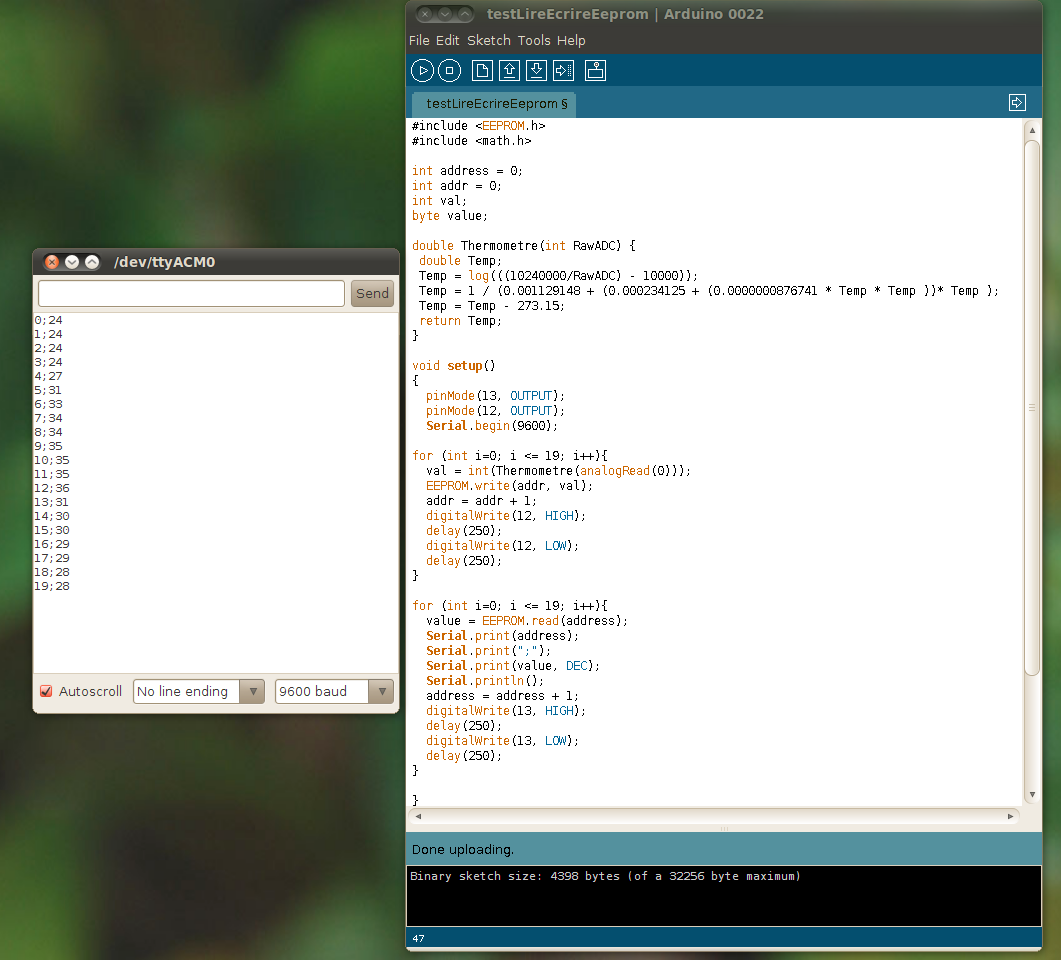

Photos (avec les résistances aux bons endroits !) :

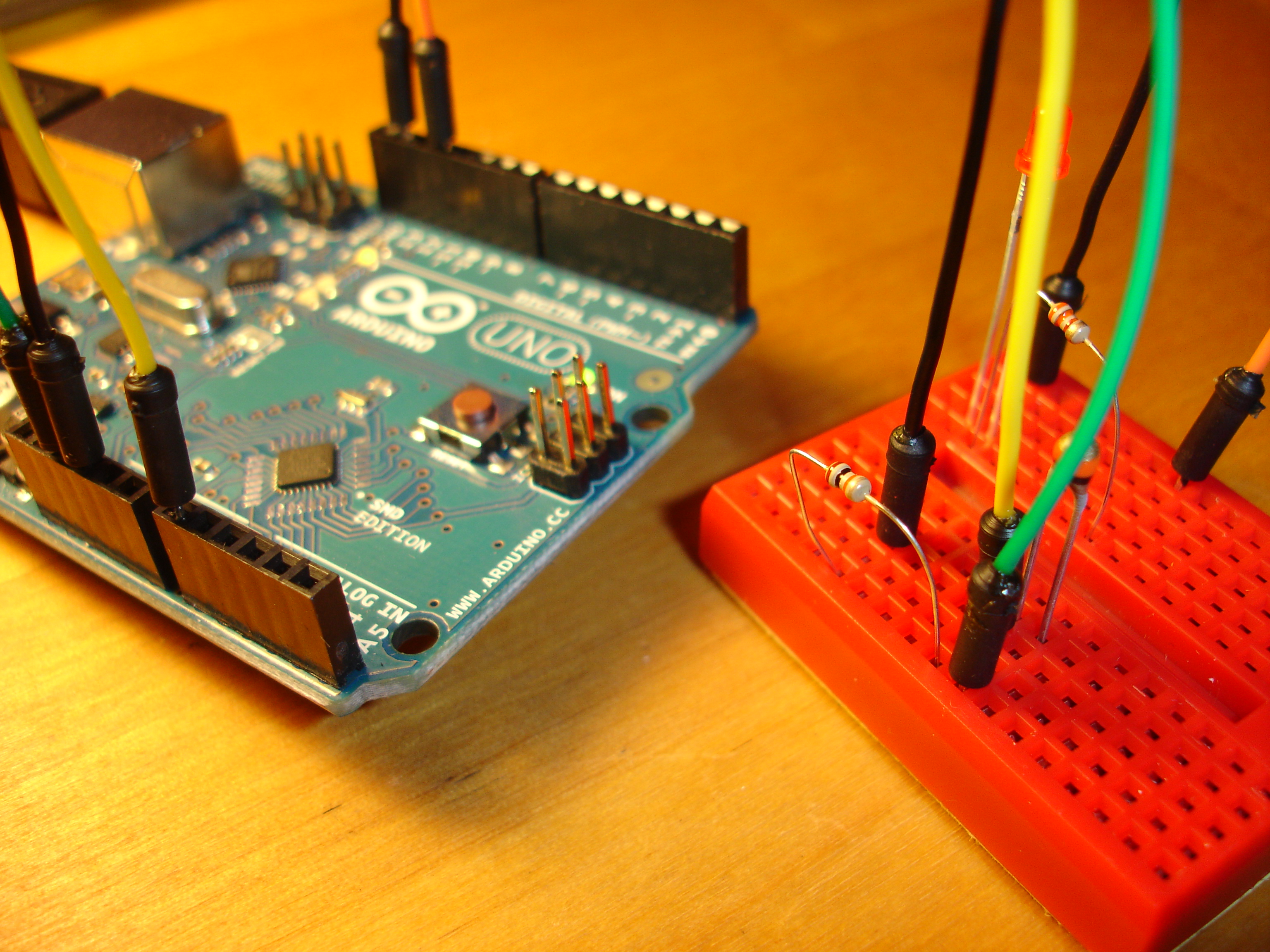

 écran et montage

Pour se procurer le kit :
  lextronic
Liste du matériel
Pour Processing :

Sous Ubuntu l'installation se fait directement par la logithèque.
Difficulté résolue : Communication-Arduino-Processing.pdf




<- Travaux pratiques

Sources : 1, 2 , 3 , 4 et 5

  TP
Les principales fonctions : arduino.cc/fr/Main/Reference

pdf d'introduction :         Aider à Traduire
et une multitude d'infos en français sur le web...

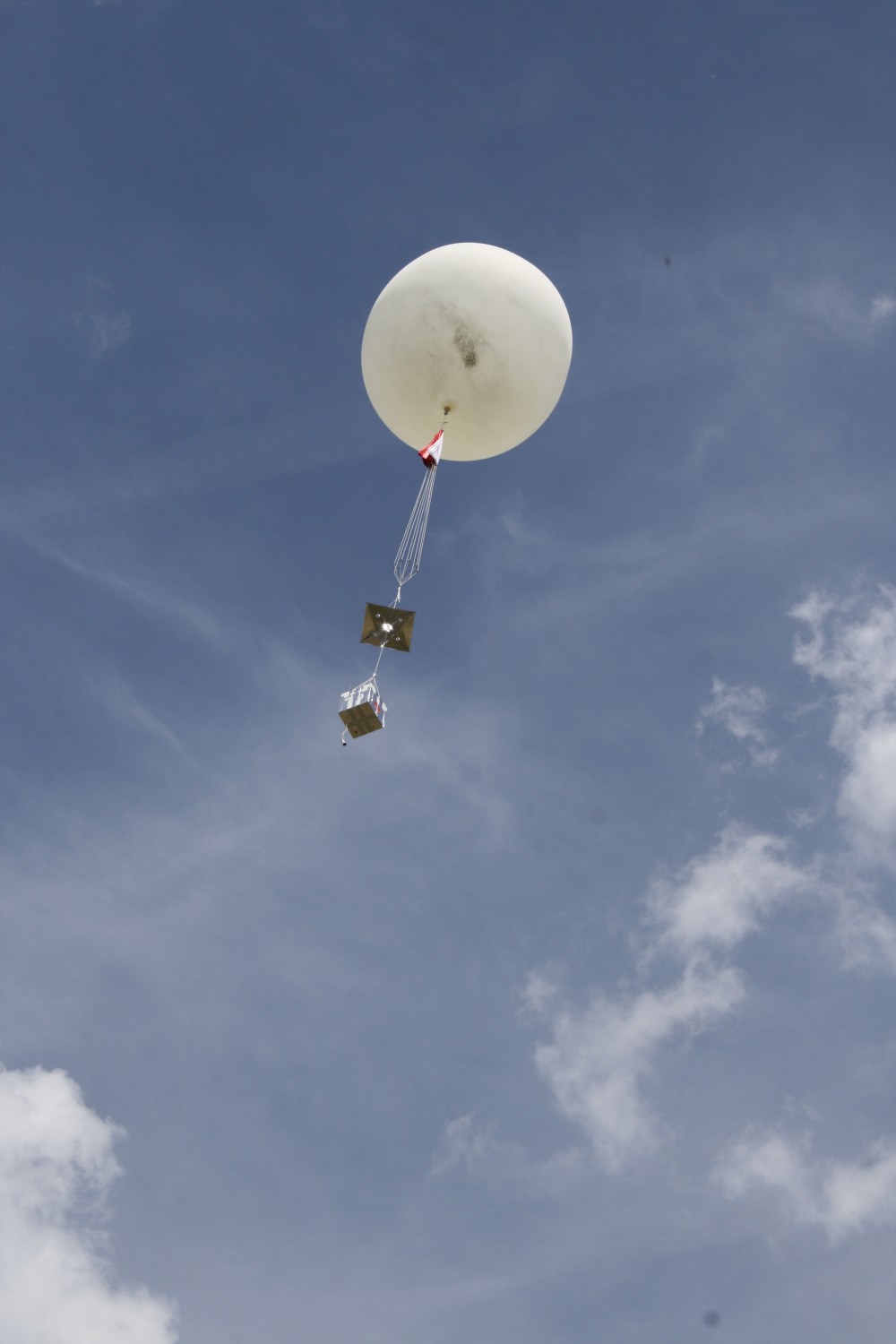

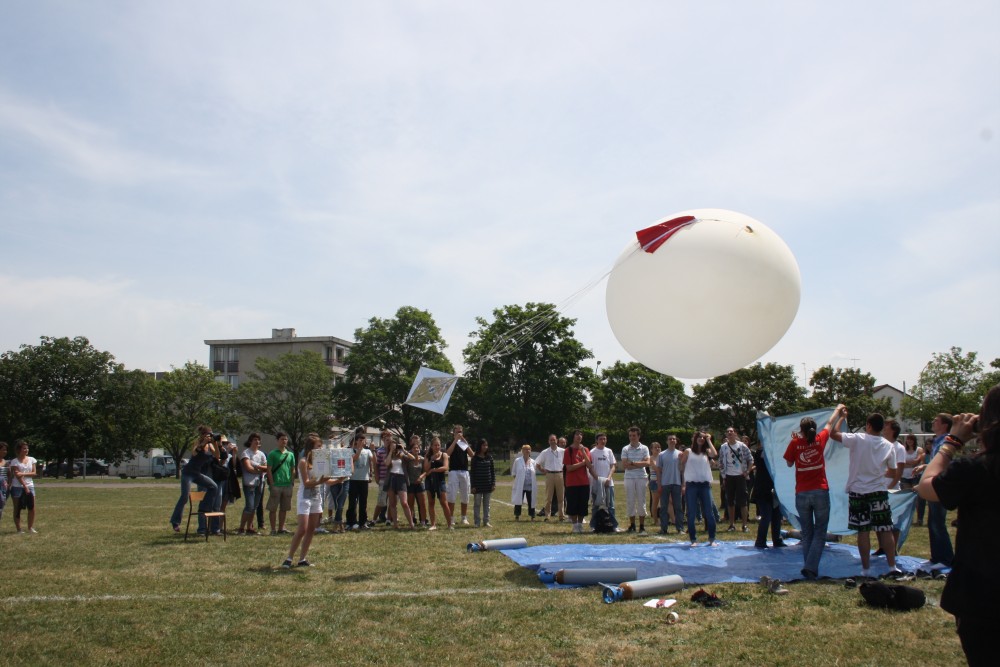

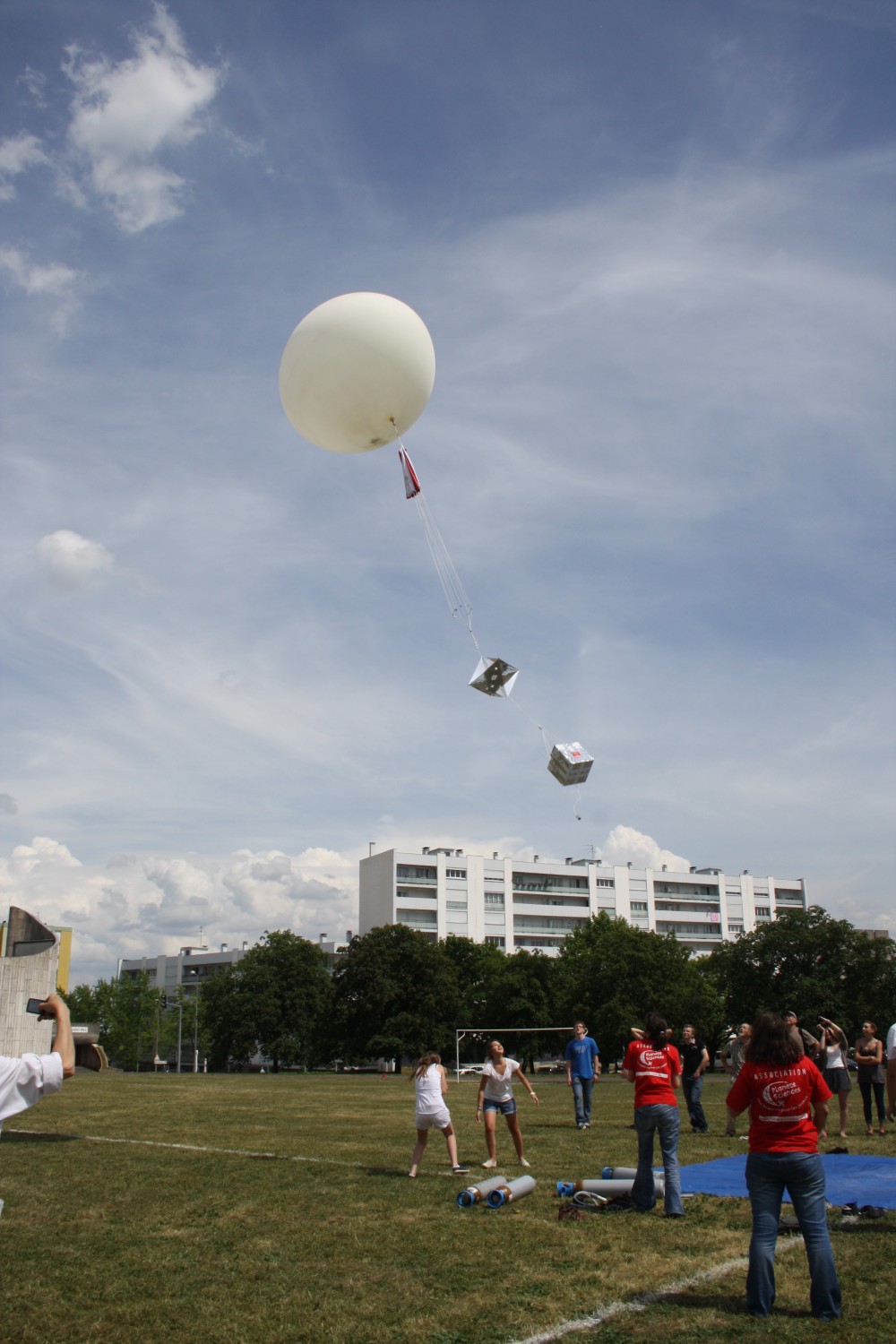

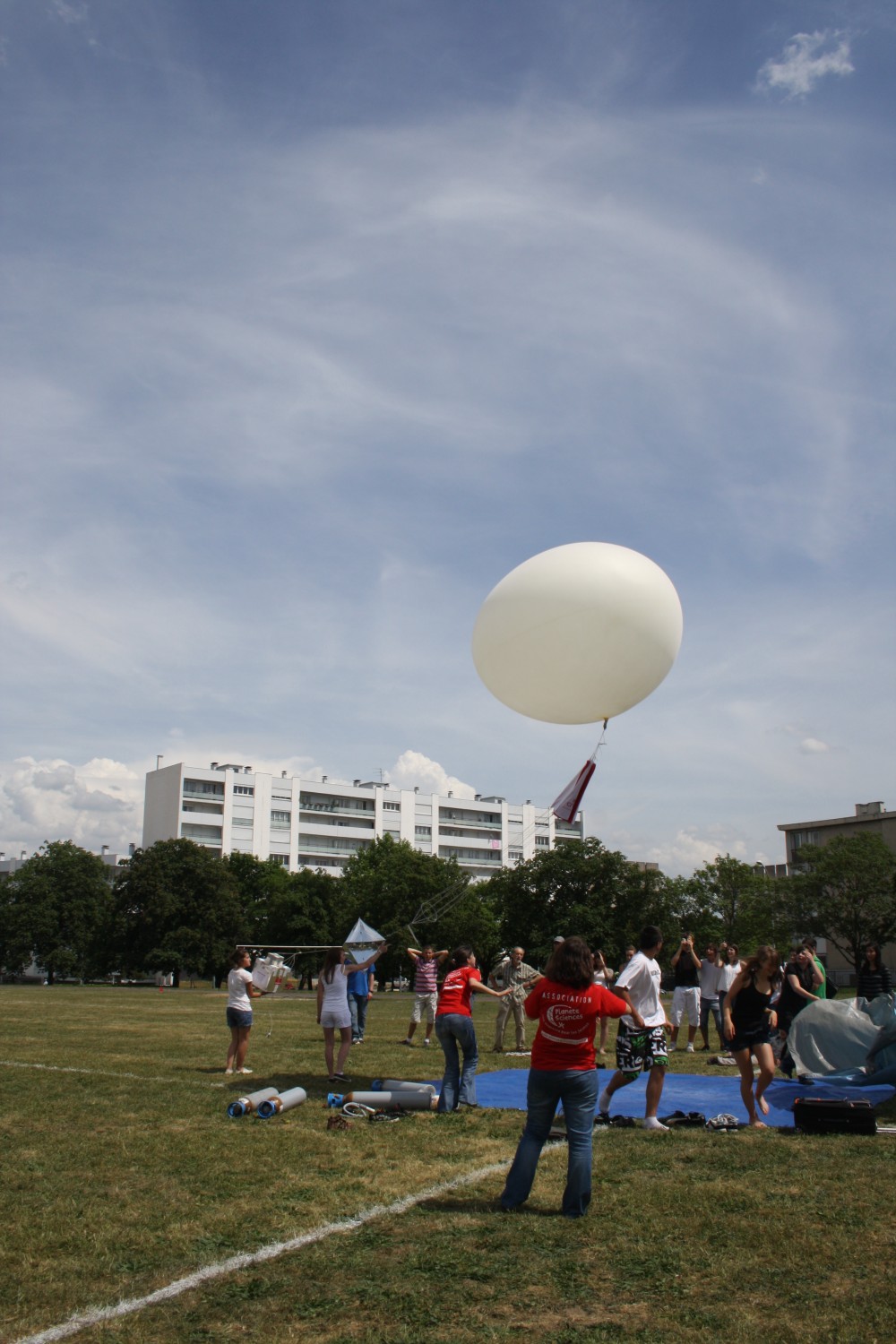

Ballon Sonde mai 2011 :

Tentative de reconstitution des images de la caméra embarquée sur un ballon sonde (lancé en mai 2011 par des secondes au Lycée Alain-Fournier) :

mosaïque







           Devoir





1ère min.
90ème min.
Explosion


Ballons d'essais juin 2011 :

Lancement de deux petits ballons  samedi  25 juin 13h et dimanche 26  19h.  L'ocassion de tester l'enregistrement des données sur l'EEPROM  d'une carte Arduino.  Les ballons  ne volent que très peu de temps pour garder le contact visuel. L'ascension se fait avec deux ballons gonflés à l'hélium, un des deux est automatiquement détruit avec un inflammateur et le deuxième permet une descente douce.

Premier ballon

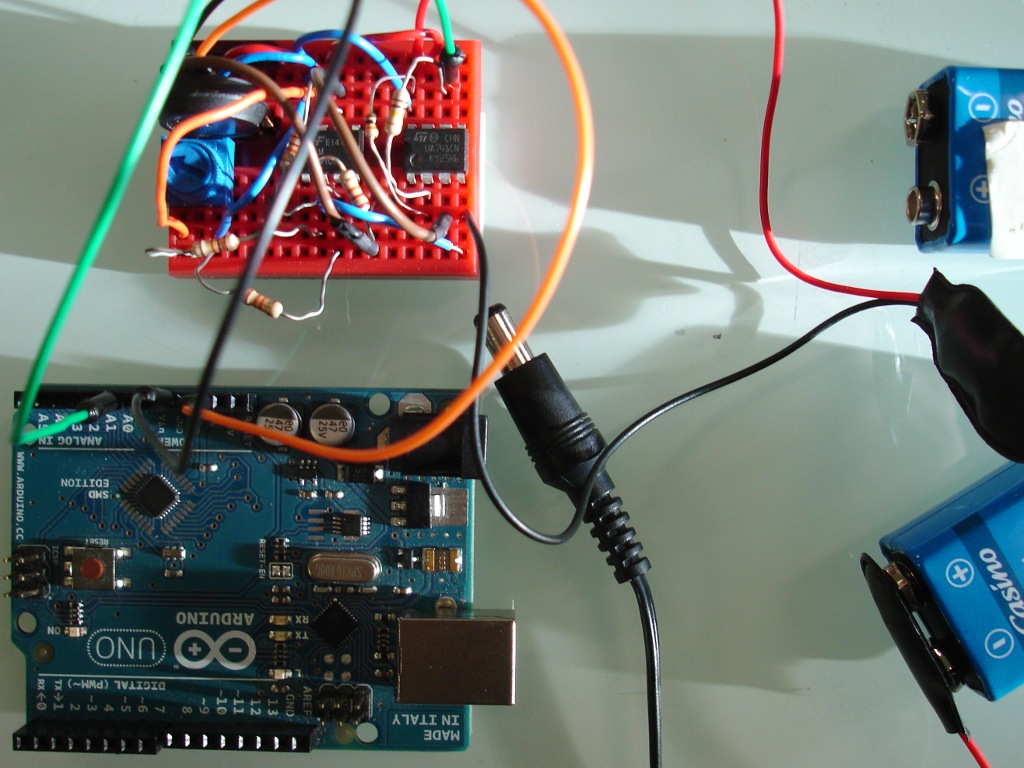

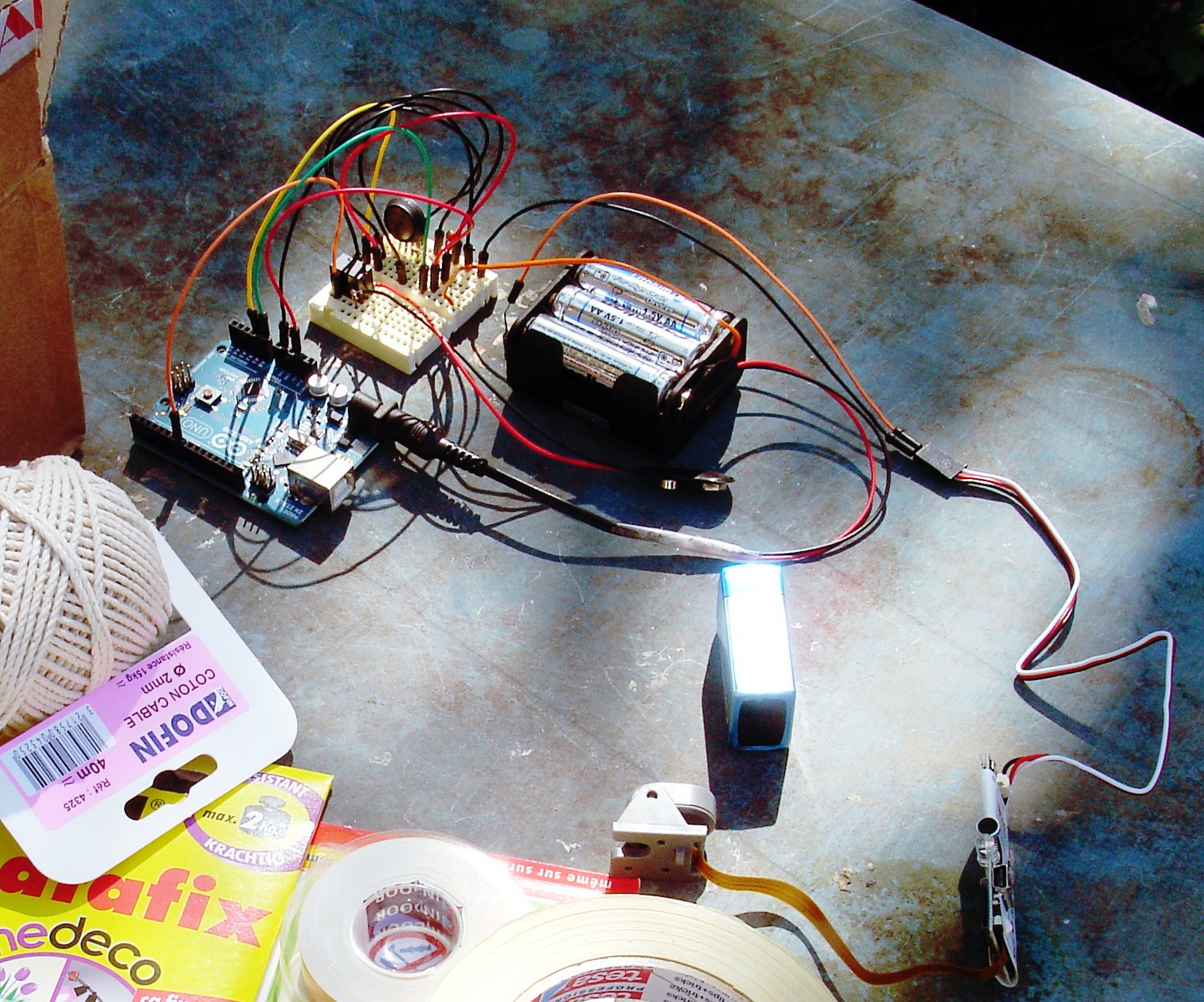

Montage hors nacelle :

Liste du matériel

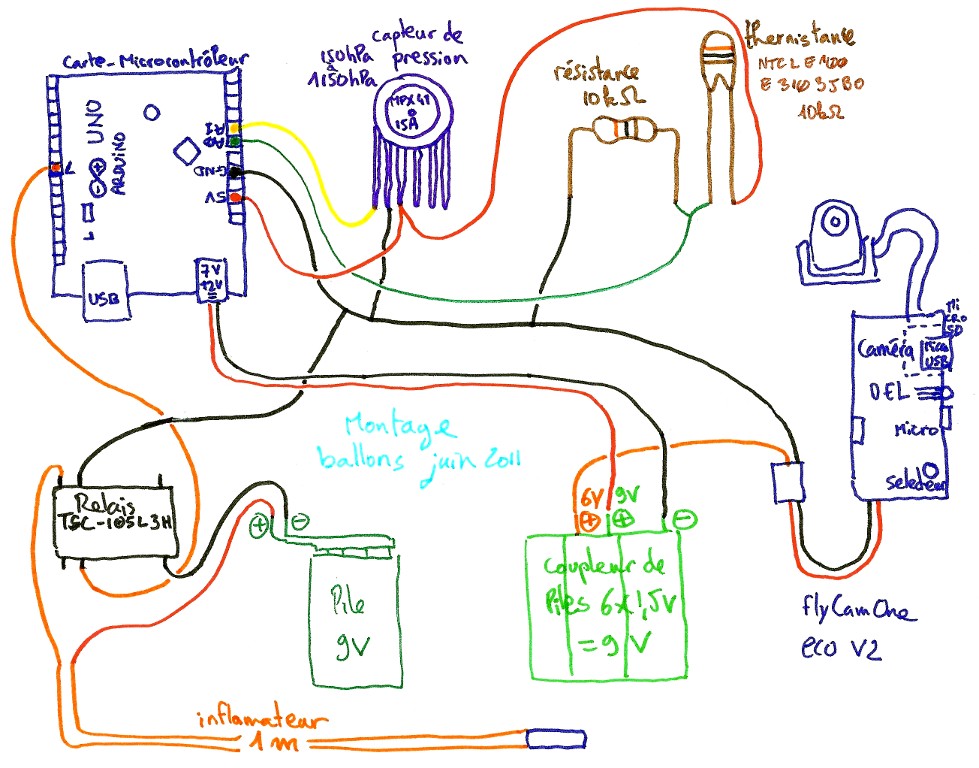

Shéma du montage :

Test et explications générales :



Programmes Arduino,
enregistrement de la température et
de lapression en vol : ballon1.pde
lecture des données au retour : ballon2.pde
Analyse des données
Notices :
Thermistance
Relais
Capteur de pression

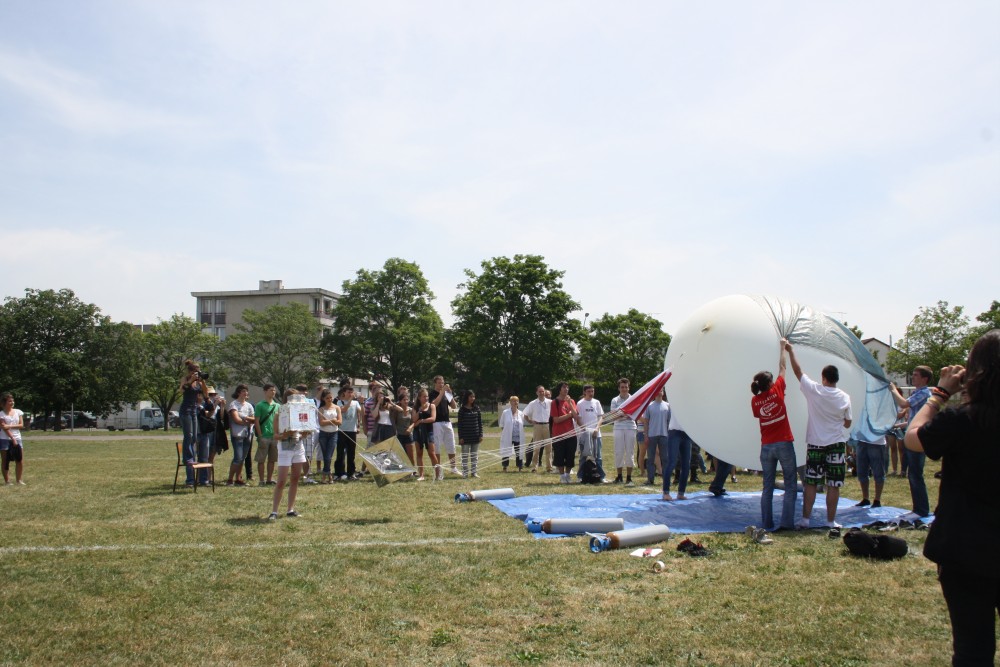

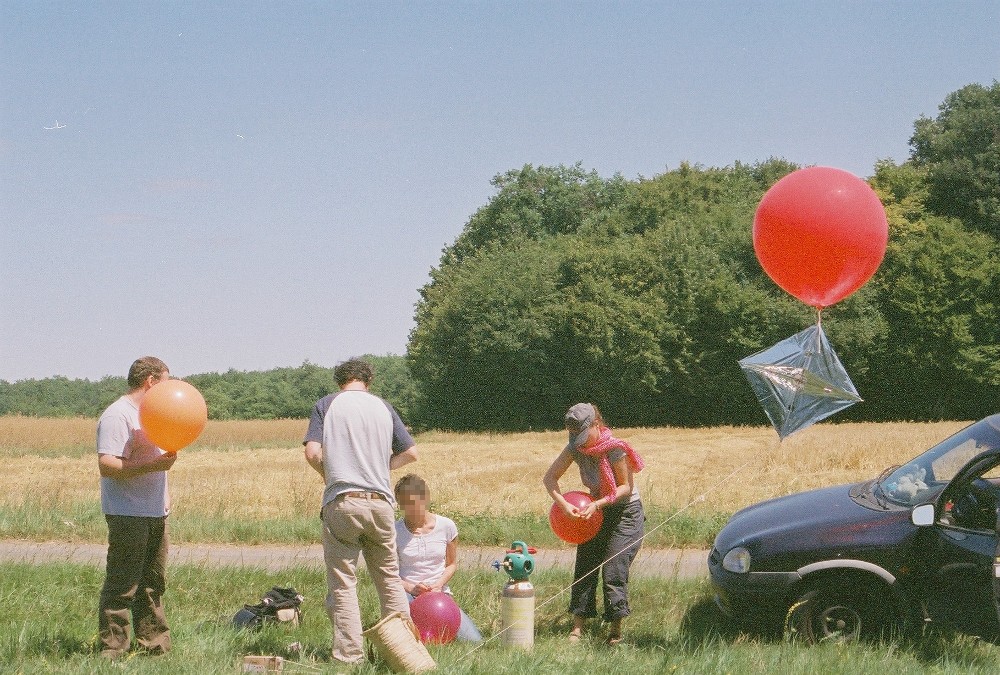

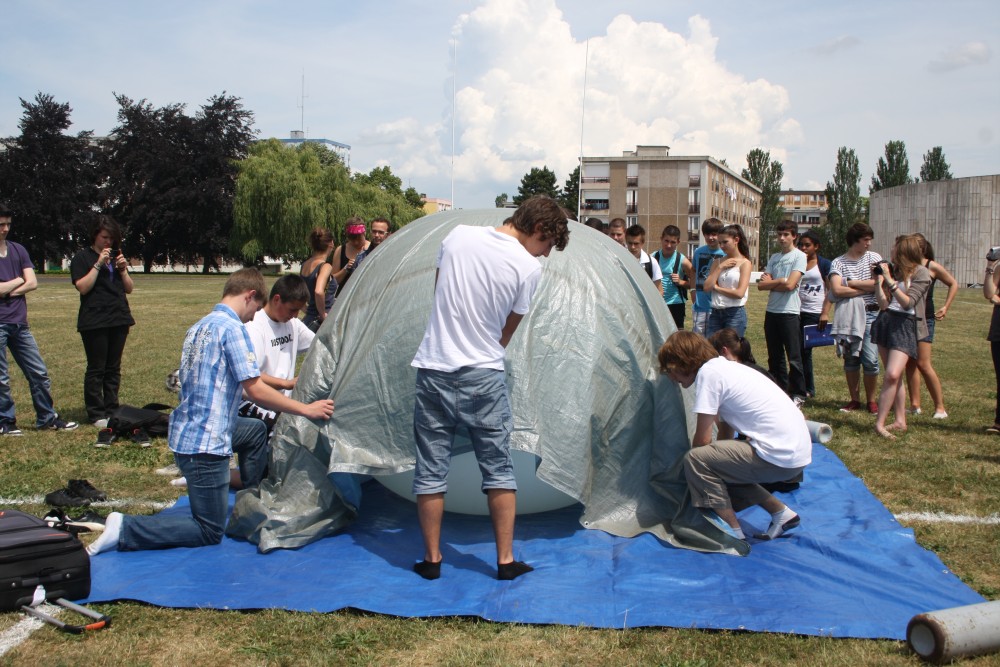

gonflage



Deuxième ballon


Lancement :

Retombée :

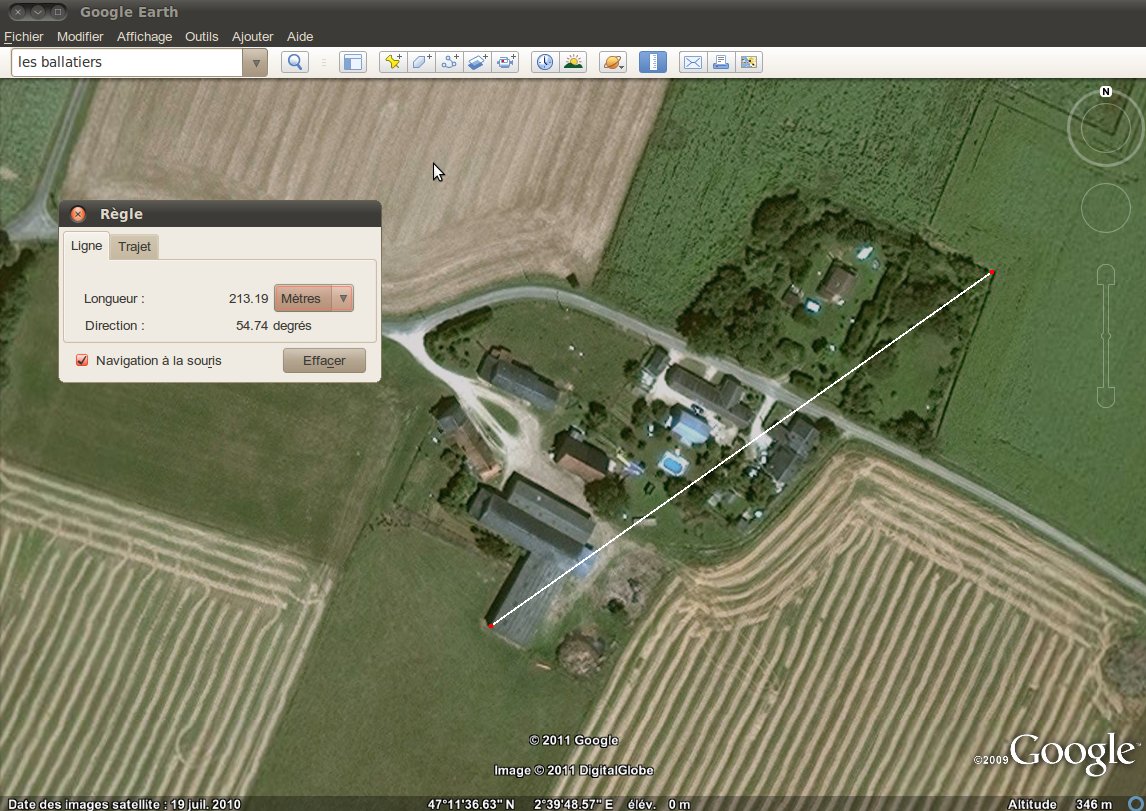

Récupération :


Analyse des données







Ballon retenu par un filin le 1er décembre 2011 :

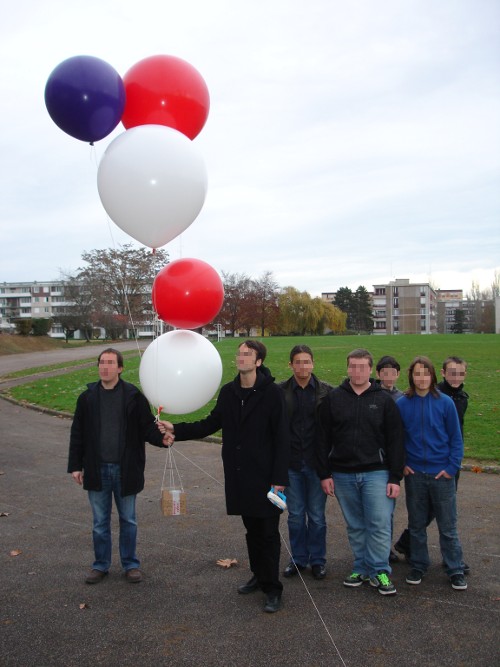

Dans le cadre de la journée mondiale de lutte contre le sida. But premier filmer d'en haut les élèves qui au sol sont placé avec un tee-shirt rouge pour réprésenter un symbole sidaction géant. Deuxièmement tester la nouvelle caméra pour les futurs lancer de ballons sondes, inclure les collégiens et les enseignants de Jean Renoir, et mesurer la pression le plus précisément possible pour évaluer l'altitude.

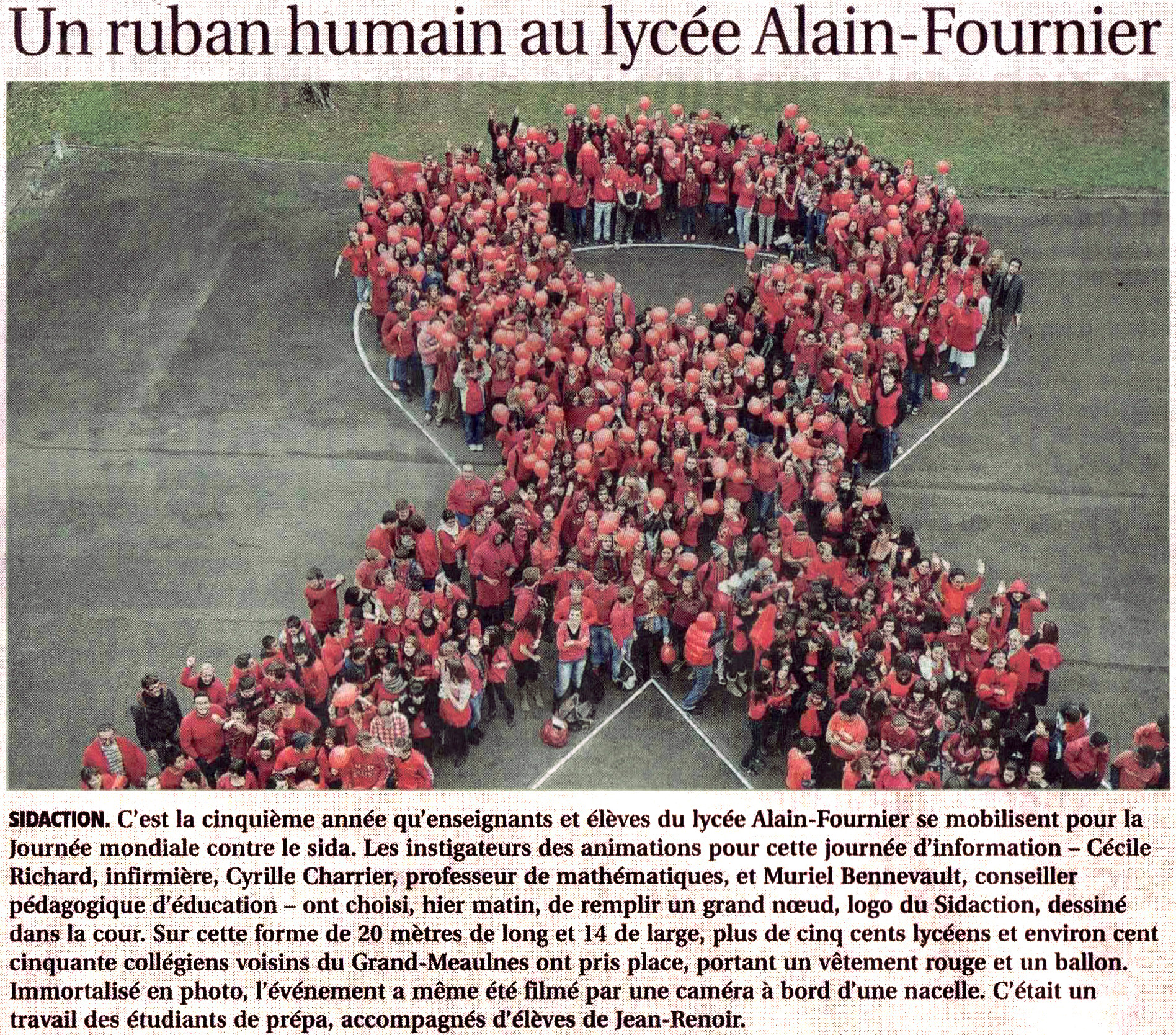

(Article dans le Berry Républicain)


Essais deux jours avant :

video1.avi video2.flv


Premier ballon
:


Photo prise de l'internat

Programmes Arduino,
enregistrement de la  pression en vol : BallonFilinEcriture.pde
lecture des données au retour : BallonFilinLecture.pde
Données

Suite à une succesion d'erreurs humaines
pas de vidéo depuis le ballon
(enregistrement caméra non enclenché)

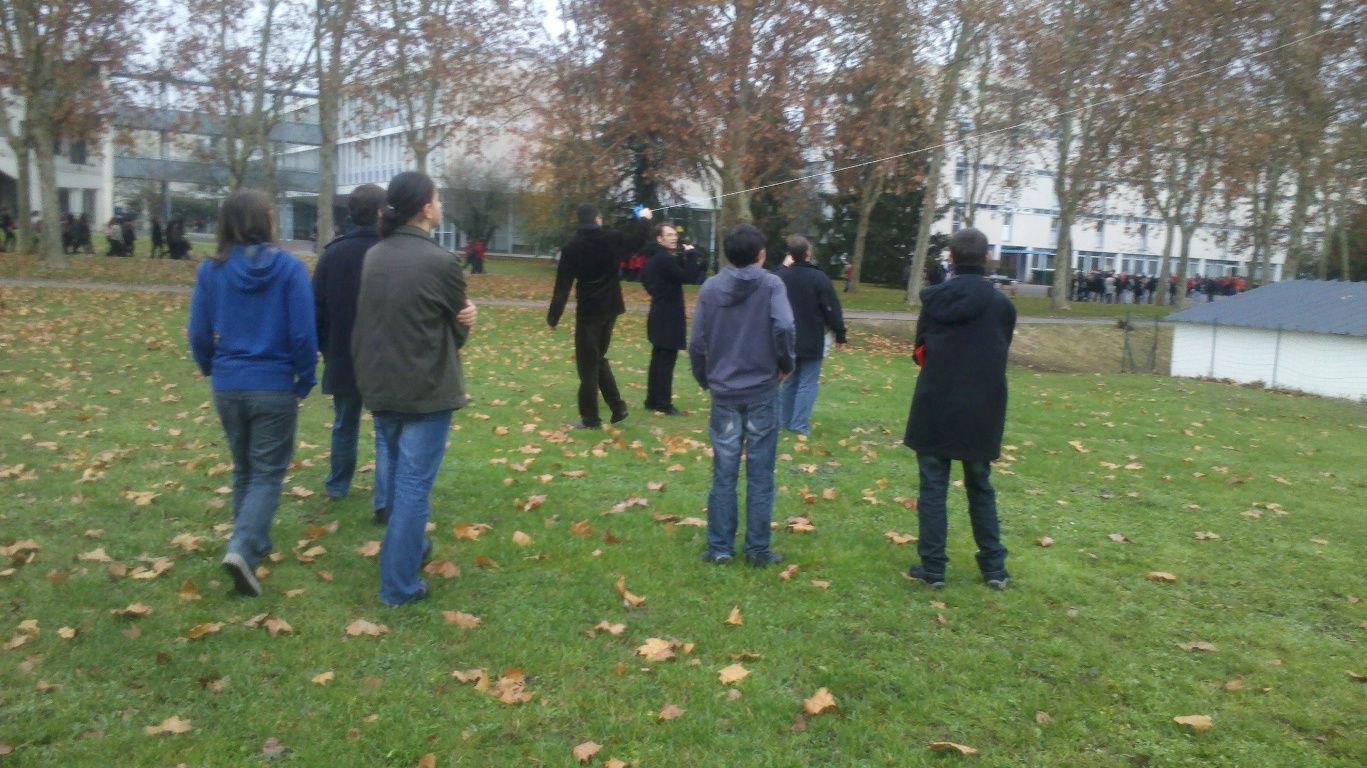

Un faible vent nous place dans des conditions idéales

MatinBonnePosition.mpeg


MatinVerticale.avi

MatinMonteeDirecte.ogg


Deuxième ballon (aprèm) :

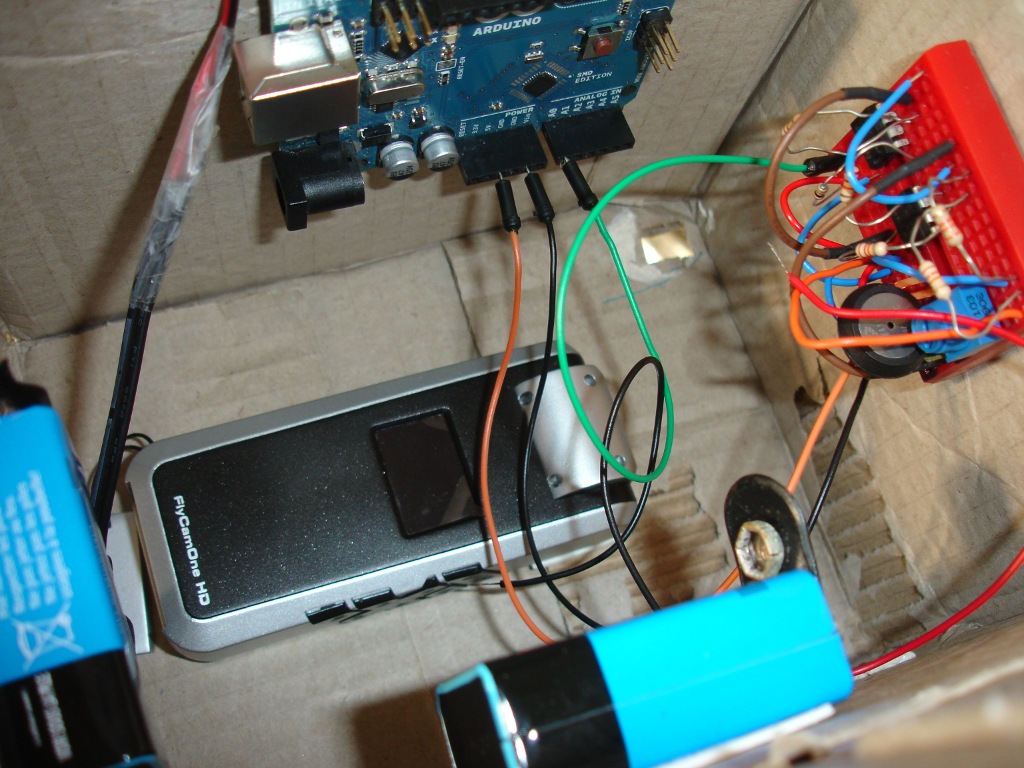

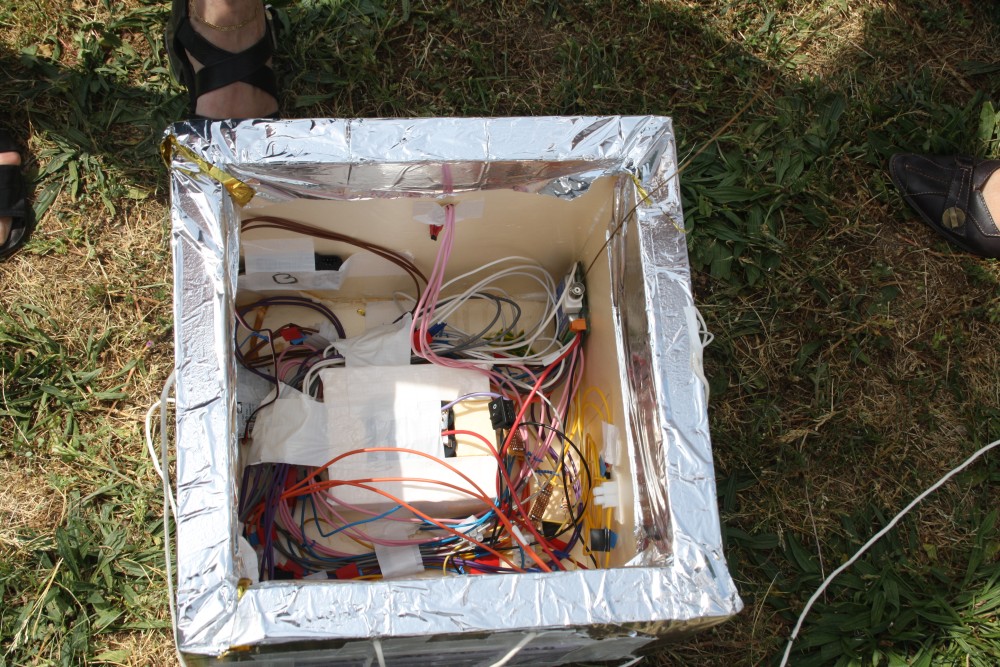

Montage hors et dans la nacelle :

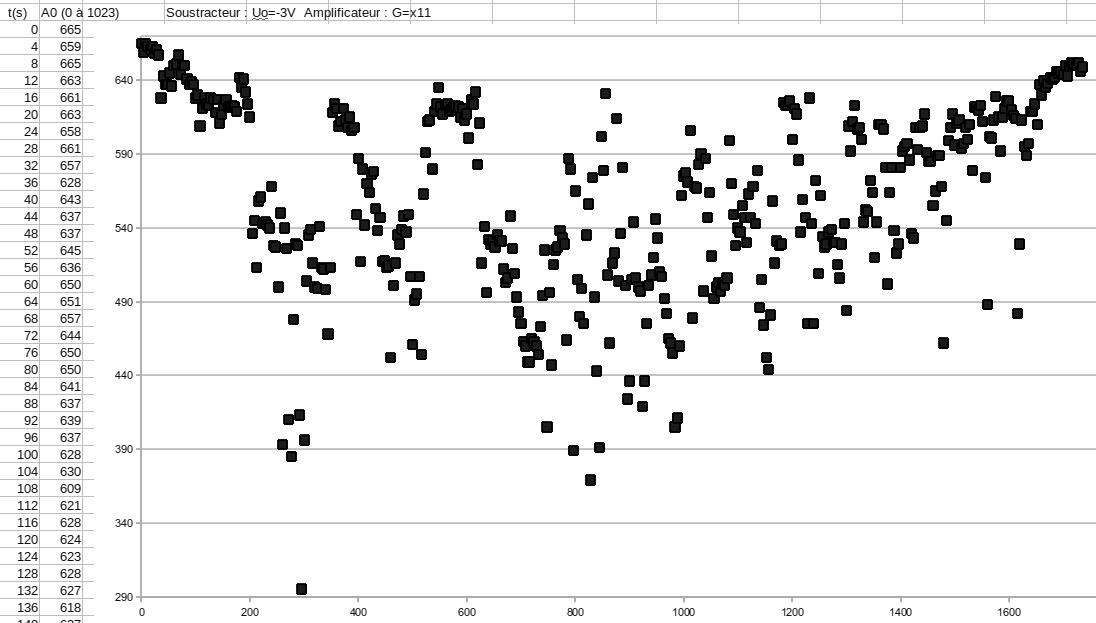

Données

Interro de TP

Devoir sur la chaîne d'amplification

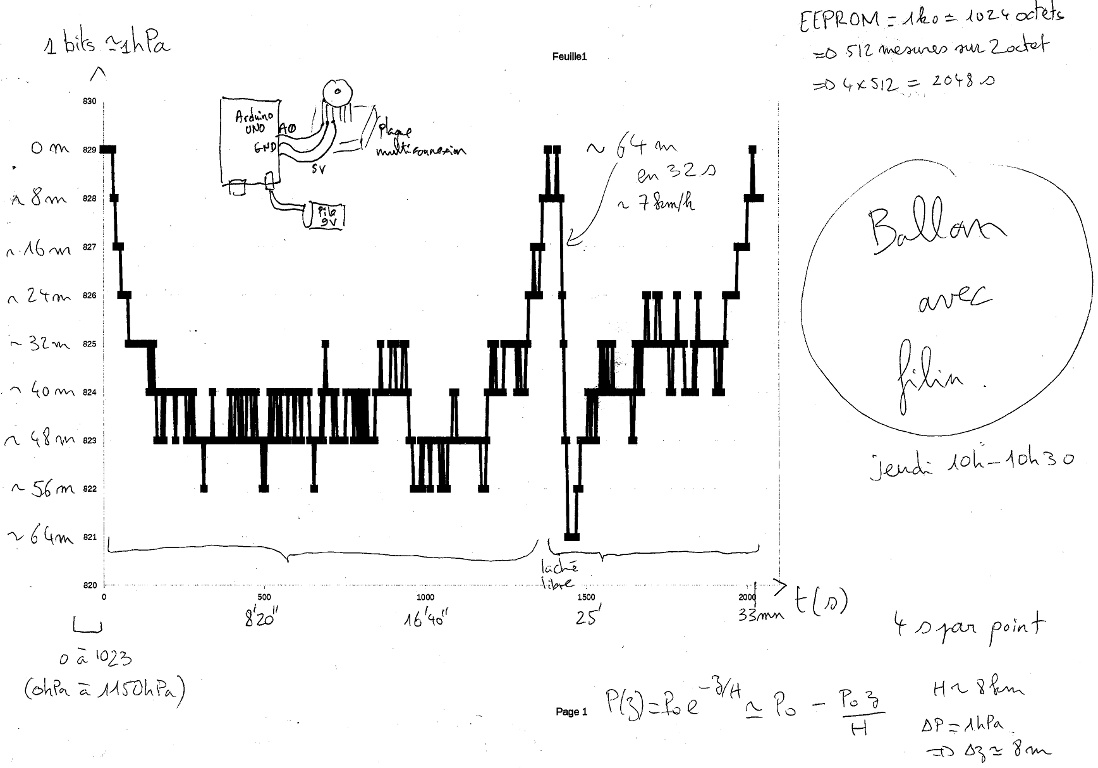

Interpretation ?

L'aprèm la caméra a bien fonctionné.
Par contre il y avait beaucoup plus de vent
et il était difficile de maintenir le ballon en bonne position
sans que le filin ne se prenne dans les arbres.
De plus le vent couche le ballon et il perd beaucoup d'altitude.

une partie du logo sidaction

  Vidéo complète
compressée
80 Mo :
aprem.flv
