Se munir d'une feuille et d'un crayon! ElectricitéLois généralesConventions
de signes
Générateurs de Thévenin et Norton Bilan de puissances Générateurs en opposition Point de fonctionnement Résistances équivalentes (1) Résistances équivalentes (2) Circuits linéaires en régime continuFiltres |
|
D est égal à: |
D est égal à: |
||
k est égal à: |
k est égal à: |
|
|||||
Nous
avons: VA =
10 V, UBC =
5 V, VB
= 2
V, I1 = 1 A et I2 = 3 A. 1) Déterminez les tensions UAB, UDA, UCA et UDC. 2) Déterminez le courant I3 qui traverse le dipôle D3. 3) Déterminez les puissances P1, P2, P3, P4 et P5. 4)Indiquez les dipôles générateurs et faire un bilan énergétique. |
Nous avons deux générateurs (e1,r1)
et (e2,r2) en opposition
avec e1 > e2
. Déterminez les puissances P1 et P2 de chacuns en fonction des données. Calculez P1 + P2 . Commentaires. |
|

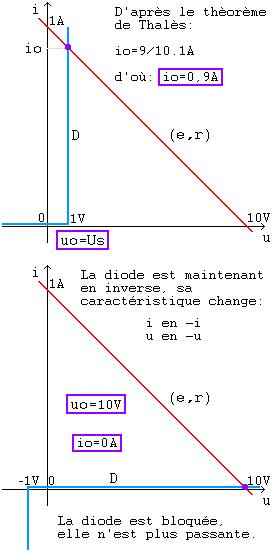

La caractéristique de la diode D est
telle u=Us pour i>0 et i=0 pour u<Us, Us est
nommée la tension de seuil. Tracez sur un même graphe i(u) les caractéristiques de la diode et du générateur (e,r). Le générateur est placé bornes à bornes avec la diode, indiquez alors le courant et la tension u qui s'établissent dans le circuit (point de fonctionnement). Mêmes questions en inversant le sens de la diode. |
Données: e=10V r=10 Us=1V |
Réponses |
|
Déterminez
la résistance
équivalente entre A et B. Branches de résistance R. |
Déterminez
la résistance
équivalente entre A et B. Branches de résistance R. |
||
Résistances identiques r. Déterminer les résistances équivalentes entre: A et E, A et C, B et F puis B et D. |
Déterminez les résistances équivalentes entre: A et B, E et C, E et F puis E et A. Branches de résistance R. |

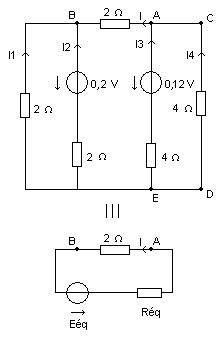

1)
Déterminez le
générateur équivalent au
dipôle AB. 2) Déterminez I. 3) Déterminez I1 et I2. 4) Déterminez I3 et I4. |
|
|
Ce montage
comporte
un AO et
les impédances Z1, Z2,
Z3,
Z4 et Z5.
1) Déterminez la fonction de transfert T du filtre en fonction des impédances. Par la suite les dipôles 1 et 2 sont des résistances R, les dipôles 3 et 4 sont des capacités C, et le dipôle 5 une résistance Ro. 2) Exprimez T en fonction de la pulsation réduite x=/o (o pulsation propre du montage), du facteur de qualité Q et du gain Go=Ro/2R. Donnez les expressions de Q et du gain maximal Gmax en fonction de R, Ro et C. 3) Exprimez o et la bande passante en fonction de ces mêmes données. 4) Représentez le diagramme de Bode du gain. Quelles sont selon vous les utilisations possibles de ce montage? |
